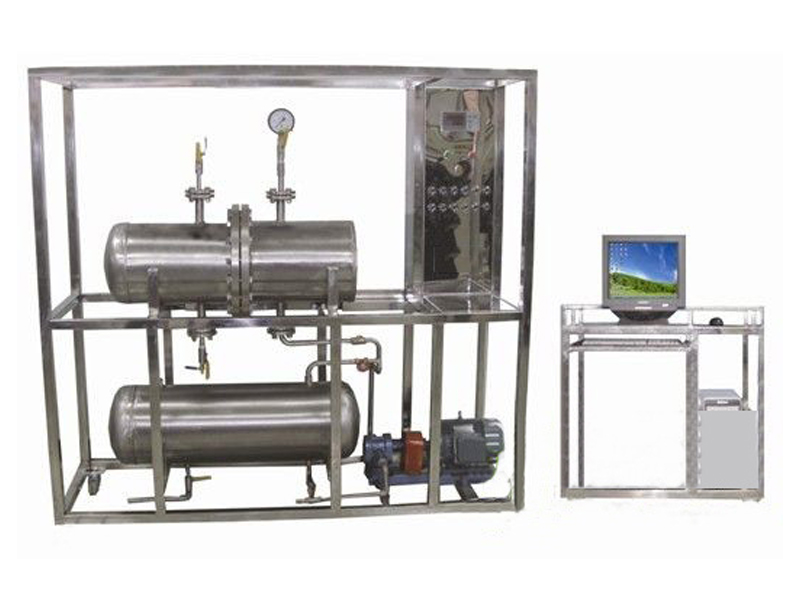

ZL-HG63型內壓壁容器應力測定裝置
- 一、內壓壁容器應力測定裝置的產品描述：
測定薄壁容器承受內壓的測定薄壁容器承受內壓，使用應變電測法；實驗裝置不銹鋼結構，安全性高。
二、內壓壁容器應力測定裝置的實驗項目：
1、測定薄壁容器承受內壓作用時，筒體及封頭（平板封頭、錐形封頭、球形封頭、橢圓封頭）上的應力分布；
2、比較實測應力與理論計算應力，分析它們產生差異的原因；
3、了解“應變電測法”測定容器應力的基本原理和掌握實驗操作技能。
三、內壓壁容器應力測定裝置的技術參數：
1、橢圓封頭：周向應變值με -200--+200 徑向應變值με 10--+230；
2、平板封頭：周向應變值με -400--+1000 徑向應變值με 10--+1200；
3、錐形封頭：周向應變值με -200--+200 徑向應變值με 10--+230；
4、球形封頭：周向應變值με0--+100 徑向應變值με 0--+100；
5、不銹鋼框架設備主體：長×寬×高1800×550×1500mm。
四、內壓壁容器應力測定裝置的配置：
銹鋼臥式離心泵、不銹鋼容器、不銹鋼容器、手動試壓泵、溫度變送器、壓力變送器、調節閥門、壓力表、不銹鋼、安全閥、不銹鋼閥門、不銹鋼管件和電器控制柜等組成。
壁容器應力測定實驗裝置
技術指標 說明 裝置功能 1.測定薄壁容器承受內壓作用時，筒體及封頭（平板封頭、錐形封頭、球形封頭、橢圓封頭）上的應力分布。
2.比較實測應力與理論計算應力，分析它們產生差異的原因。
3.了解“應變電測法”測定容器應力的基本原理和掌握實驗操作技能。設計參數 橢圓封頭：周向應變值με -200--+200 徑向應變值με 10--+230
平板封頭：周向應變值με -400--+1000 徑向應變值με 10--+1200
錐形封頭：周向應變值με -200--+200 徑向應變值με 10--+230
球形封頭：周向應變值με0--+100 徑向應變值με 0--+100公用設施 水：裝置自帶不銹鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。
電：電壓AC380V，功率25KW，標準三相五線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
實驗物料：自來水，外配設備：無。主要設備 不銹鋼臥式離心泵 WB50/025 H=36m ，Q= 3.5m3/h 1臺
不銹鋼容器φ400×4,L=500（錐形+平板封頭）1個
不銹鋼容器φ400×4,L=500（橢圓+圓形封頭）1個
手動試壓泵SY-40 1臺
溫度變送器Pt100 1臺
壓力變送器 SM9320DP （0-1MPa）2個
調節閥門 不銹鋼 DN40 PN1.6 MPa 1個
壓力表 Y150 1.6MPa2臺
不銹鋼 D=40mm，d=10mm 1臺
安全閥 Pf=0.5 MPa2臺
不銹鋼閥門1套
不銹鋼管件1套
計算機 ：
CPU酷睿1.6G、內存1.0G、硬盤160G、DVD光驅，17”液晶顯示器、集成1臺
串口通訊服務器：
型號NCS6001B，串口數量1個，處理器32bits 100MHz，內存2M，串口速率50-460800bps；校驗位None，Even，Odd，Space，Mark；數據位5，6，7，8；停止位1，1.5，2；流量控制RTS/CTS ，XON/XOFF；串口形式DB9針；保護15KV；網口；網口形式RJ45；速率10/100M自適應10M；保護內嵌2KV電磁隔離；軟件協議DHCP，Telnet，PPP/SLIP，TCP，UDP，IP，ICMP，ARP，SNMP，HTTP實COM驅動Windows NT/2000/XP/2003 實COM驅動；電源5V，2A 1塊
電氣控制系統：正泰電器1套
靜電噴涂電器控制柜：長×寬×深： 1400×600×1400mm，內安裝漏電保護空氣開關、電流型漏電保護器，開關電源等。 1臺
不銹鋼框架設備主體：長×寬×高1800×550×1500mm，（SU304璧厚1.5mm），
實驗軟件1套、實驗指導書 1份測控組成 變量 檢測機構 顯示機構 執行機構 溫度 鉑電阻溫度計 AI-501 無 外壓失穩測試罐壓力 壓力傳感器 AI-501 無 相關產品推薦：
